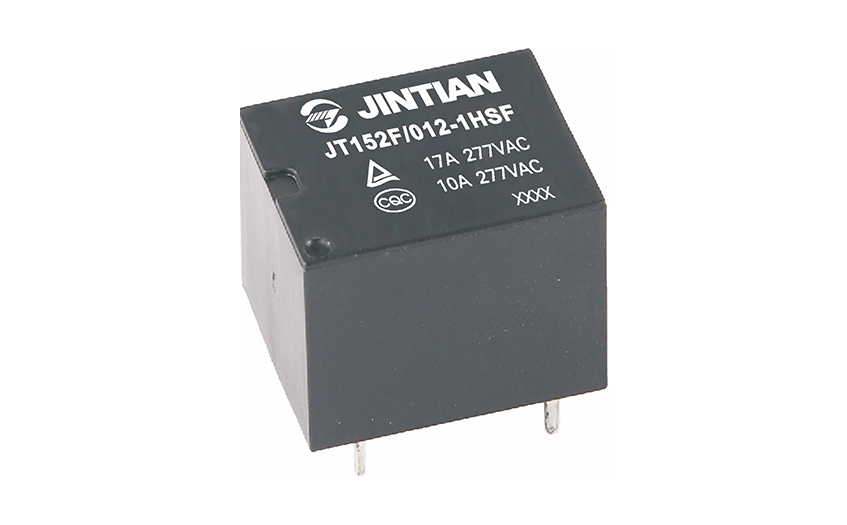

JT152F 超小型大功率继电器

备注:

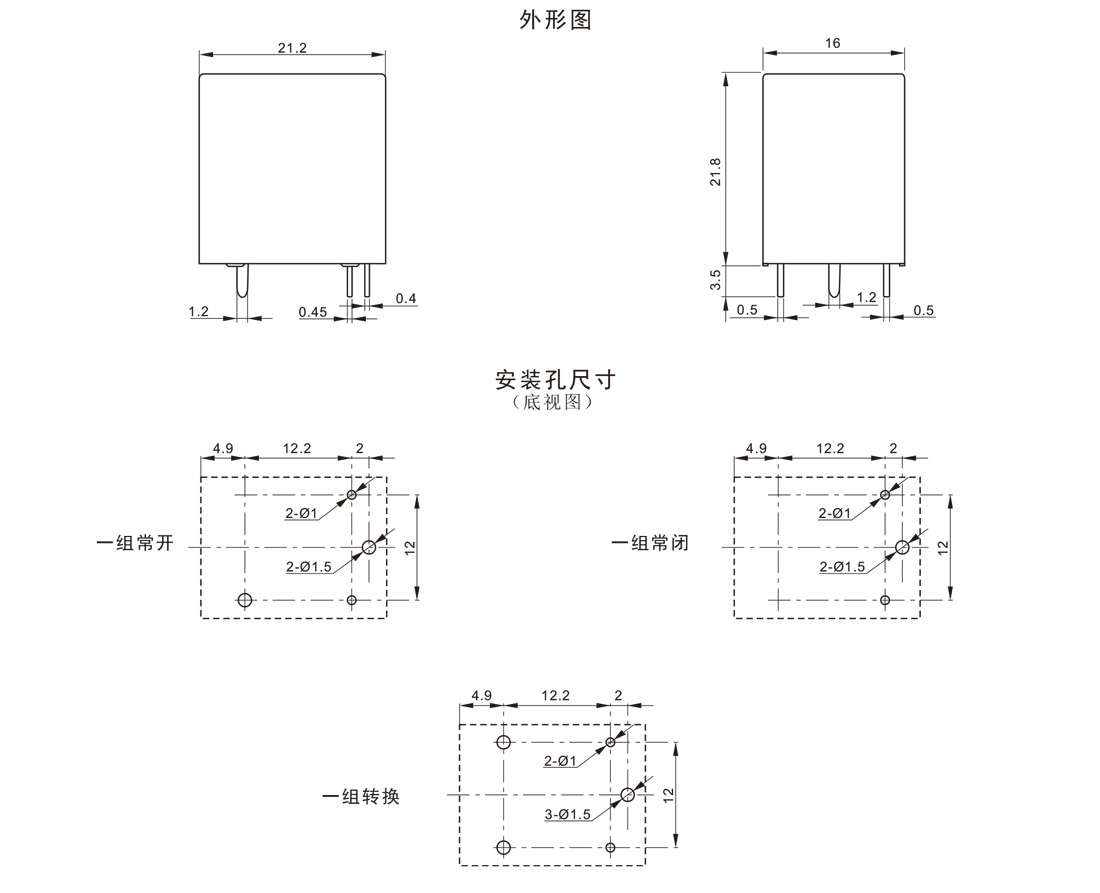

(1) 产品外形图的引脚标注尺寸为沾锡前尺寸(沾锡后会变大),安装孔尺寸为推荐的PCB板孔的设计尺寸，具体的PCB板孔设计尺寸可根据产品实物进行测绘、调整；

(2) 产品部分外形尺寸未注尺寸公差，当外形尺寸≤1mm，公差为±0.2mm；当外形尺寸在1mm ~ 5mm之间时，公差为±0.3mm；当外形尺寸＞5mm，公差为±0.4mm；

(3) 安装孔尺寸中未注尺寸公差为±0.1mm。

备注:

(1) 在洁净环境（不含H₂S、SO₂、NO₂、粉尘等污染物）下使用时，推荐使用防尘罩型产品；在污染环境（含一定量的H₂S、SO₂、NO₂、粉尘等污染物）下使用时，推荐使用塑封型产品，并在实际使用中进行确认；

(2) 当继电器装入PCB板焊接后，如需进行整体清洗或表面处理，请与我司联系，以便商定合适的焊接条件、合适的产品规格；

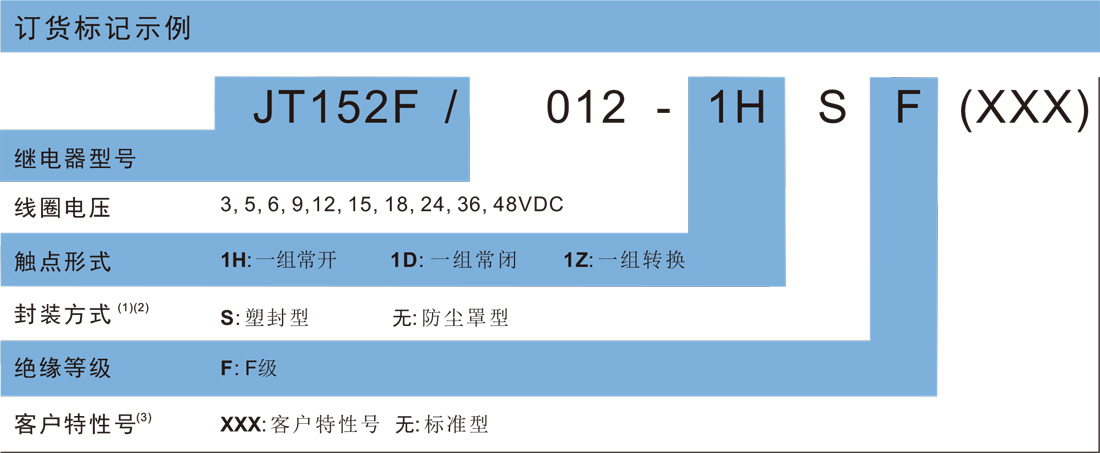

(3) 客户特殊要求由我司评审后，按特性号的形式标识。
